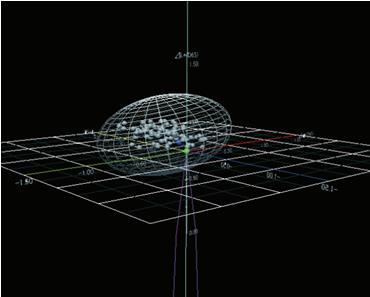

色差儀的三維圖形

色彩色差儀的色彩數據可以用三維圖形對象在三維空間顯示L*a*b*色彩空間的圖表。

三維圖形顯示△L*，△a*和△b*及色差儀的色差容差，還可以目測每個畫點是否在色差儀的容差范圍內。為了更好地進行空間識別，圖形以似乎由某一特定角度照亮來顯示色差儀色彩數據。可以通過按住空格鍵并移動鼠標（按住左鍵）旋轉三維圖形。可以通過按住空格鍵并向前或向后滑動鼠標滾輪縮放三維圖形。

橢圓容差顯示僅可作為參考。因為在色差儀的標樣數據飽和度比較低的情況下，其橢圓容差形狀可能會與實際計算結果有偏差，尤其對于CMC，△E*94和△E00色差公式更為明顯。因此，可能會發生一些色差儀的試樣數據落在橢圓容差外但被判斷為合格，落在橢圓內卻被判斷為不合格的情況。

特征

規劃L*a*b*色彩空間的色差圖表

顯示代表色差容差的線框圖（立方體，橢圓體）。

描繪等色調軌跡和等飽和度軌跡。

顯示色調。

三維表示（軸旋轉，放大/縮小，光線方向設置）。

可以復制圖表。

可以選擇背景，軸和標簽顏色。

色差儀的色彩數據以三維圖的形式顯示出來可以看起來更為立體一些，但是有一些操作者可能不習慣這種立體色差儀色彩數據圖像。這是一種可選擇功能根據自己的具體需要而選擇是否應用。
