色差儀照明觀測的幾何條件
色差儀批發網 / 2014-01-07
我們都知道對于一臺
便攜式色差儀照明系統可以說是核心技術，一般一臺便攜式色差儀由照明系統、感應器、積分球等組成，可以說每一部分都是重點。這里我們說一說照明觀測的幾何條件，我們知道不同的照明觀察角度便攜式色差儀測量出來的色彩數據是不同的，所以我們一定要了解照明觀測角度不同所帶來的不同效果是為什么。

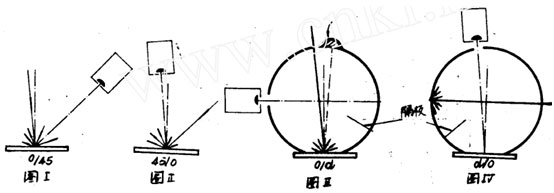

上面幾個圖形都是我們色差儀平時使用多大的幾個觀察角度，還有就是d/8°這里不做過多說明。示意圖給出四種標準照明觀察角度的幾何圖。以測其反射因素。
根據常用色差儀色差計算，XYZ系統色度學
絕對三色值：XL，YL，ZL，Y，X，L
三色值：X，Y，Z
X=100XL/YLP
Y=100YL/YLP=100L,L
Z=100ZL/YLP
角標P是完全漫射體的值，Y是亮度因數，百分數色度坐標：X，Y，Z
X=X/(X+Y+Z)
Y=Y/(X+Y+Z)
Z=Z/(X+Y+Z)
X+Y+Z=1
常用的變量：X，Y，Z，L
X，Y，Y，L
X，Y，L

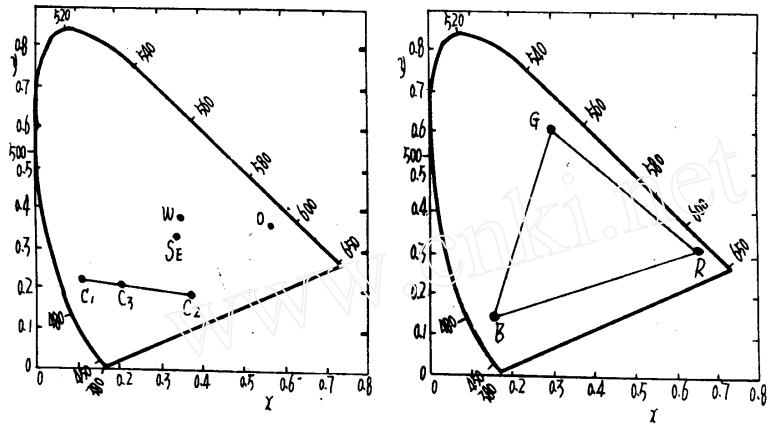

X，Y色度圖的特性
沒有負值，曲線是譜線軌跡
SE•X=1/3 Y=1/3
亮度改變，X，Y不變
白色、灰色，W值一樣，橙和褐色可畫在同一點0，加色混合包括C1和C2，C1位于直線上連接C1和C2。
所有顏色位于譜線軌跡和紫紅軌跡。
紅、綠和藍色基色的加色混合僅與基色RGB三和色度形成的三角區的顏色匹配。
三角區外的顏色要一或兩種顏色的負值。
便攜式色差儀就是利用這種光照和觀察角度的光學幾何計算方式計算出在曲線譜線軌跡上的對應點來算出色彩數值的。利用這一公式便攜式色差儀使用和分析成為一項可行性的行為，可以說這種公式是便攜式色差儀能夠存在的理論依據。
