可測量LCD，OEL，FED等顯示器件
更快速、更精確、對低亮度更敏感、使用更簡便。
使用我們原有的色彩分析儀CA-210來進行LED背光的LCD顯示器白平衡調整，測量得到的色度誤差會在?xy=0.010左右，如果使用新型號的CA-310，同樣條件下的測量誤差可以控制在?xy=0.003左右，色彩顯示更自然，畫面感覺更逼真。
可以將由于LED發光輻射曲線偏移引起的測量誤差減小到傳統型號的1/3以下
即使同一批次的LED背光的發光輻射曲線，也會經常有所不同，在其波峰處約有10nm左右的偏移現象。如果使用傳統的色彩分析儀來測量調整這種特性屏幕的白平衡，在xy色度上引起的誤差可能要接近0.010左右。但如果使用CA-310，同樣條件下的色度誤差會減小到0.003左右，約為原來的1/3，大大提高了測量精度和穩定性。

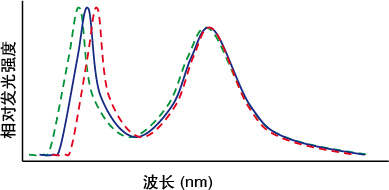

LED背光輻射曲線偏移現象

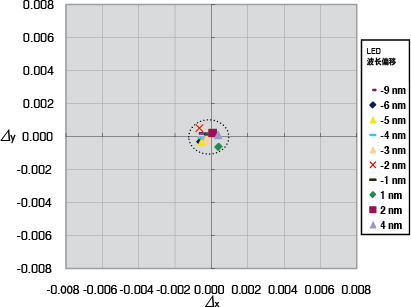

LCD背光的測量誤差
- *
- 使用CA-310測量波峰不同的LED背光的顯示器，進行用戶校準后，偏移量不同的屏幕得到不同的測量誤差（與真值間的差異）
即使在0.005cd/m2的極端低亮度下，也能保證高速測量
降低信噪技術的運用，使得即使在0.005cd/m2的低亮度下，也能做到4次/秒的測量速度。這對于追求100,000：1高對比度※（高對比度顯示帶來的直接效果是更真實、清晰的畫面）的生產廠家而言非常有吸引力。另外，當亮度大于2cd/m2的時候，測量速度甚至可以達到20次/秒。
- *
- 更高亮度為500cd/m2 時
探頭類型表
此表包含了各類顯示設備的大多數常見的發光方式。
*一些特定發光方式的顯示器是無法測量的，您可以聯系最近的日本代表處了解詳細情況。
比如，下列顯示設備是無法使用此型號儀器進行測量的：
- 使用PWM等來控制亮度的顯示器
- 背光為間歇性發光的顯示器
- 每幀均為黑的顯示器
|
|
CA-310 探頭 |
| LED 通用測量探頭 |
LED 閃爍度測量探頭 |
Ø27 探頭
CA-PU32(2m)
CA-PU35(5m) |
Ø10 探頭
CA-PSU32(2m)
CA-PSU35(5m) |
Ø27 探頭
CA-P32(2m)
CA-P35(5m) |
Ø10 探頭
CA-PS32(2m)
CA-PS35(5m) |
| 不同的顯示類型 |
 |
 |
 |
 |
| 透射式/半透射式 LCD |
有源驅動 |
 |
|
* |
* |
| 無源驅動 |
|
|
 |
|
| 背投設備 |
LCD |
有源驅動 |
|
 |
* |
* |
| 無源驅動 |
|
|
|
|
| DLP |
|
|
|
|
| CRT |
|
|
|
|
| OLED |
有源驅動 |
|
|
※ |
※ |
| 無源驅動 |
|
|
|
|
| PDP |
|
|
|
|
| FED |
|
|
|
|
(LED 閃爍測量頭及小LCD閃爍測量頭不適用于測量CRT系列。 )
主要規格
| 類別 |
CA-310 (LED 閃爍度探頭 Ø27) |
CA-310 (LED 閃爍度探頭 Ø10) |
| 傳感器 |
硅光元件 |
| 測量口徑 |
Ø27 mm |
Ø10 mm |
| 受光角 |
±2.5° |
±5° |
| 測量距離 |
30±10mm |
30±5mm |
| 顯示范圍 |
亮度 |
0.0001-1000 cd/m2 |
0.0001-3000 cd/m2 |
| 色度 |
可顯示為4位或3位小數（可選擇） |
|
| 亮度 |
測量范圍 |
0.0050-1000 cd/m2 |
0.0150-3000 cd/m2 |
精度
(白場)*1 |
10.00-1000 cd/m2
0.0050-0.0999 cd/m2
0.1000-0.9999 cd/m2
±2%±0.0010 cd/m2
±4%±0.0015 cd/m2
±3%±0.0010 cd/m2
|
30.00-3000 cd/m2
0.0150-0.2999 cd/m2
0.3000-29.99 cd/m2
±2%±0.0030 cd/m2
±4%±0.0045 cd/m2
±3%±0.0030 cd/m2
|
| 重復性(2δ)*1 |
1.000-1000 cd/m2
0.0050-0.0999 cd/m2
0.1000-0.9999 cd/m2
0.1%+0.0010 cd/m2
1% + 0.0010 cd/m2
0.2% + 0.0010 cd/m2
|
3.000-3000 cd/m2
0.0150-0.2999 cd/m2
0.3000-2.999 cd/m2
0.1% + 0.0030 cd/m2
1% + 0.0030 cd/m2
0.2% + 0.0030 cd/m2
|
| 色度 |
測量范圍 |
0.0500-1000 cd/m2 |
0.1500-3000 cd/m2 |
精度*1
(溫度:23°C±2°C,
相對濕度: (40±10)%) |
20.00-100 cd/m2
0.0500-4.999 cd/m2
5.000-19.99 cd/m2
120 cd/m2
±0.003 適用于白場
±0.005 適用于白場
±0.004 適用于白場
±0.002 適用于白場
(±0.004 適用于單色)*2
|
60.00-3000 cd/m2
0.1500-14.99 cd/m2
15.00-59.99 cd/m2
120 cd/m2
±0.003 適用于白場
±0.005 適用于白場
±0.004 適用于白場
±0.002 適用于白場
(±0.004 適用于單色)*2
|
| 重復性(2δ)*1 |
0.5000-1000 cd/m2
0.0500-0.0999 cd/m2
0.1000-0.1999 cd/m2
0.2000-0.4999 cd/m2
0.001
0.010
0.004
0.002
|
1.500-3000 cd/m2
0.1500-0.2999 cd/m2
0.3000-0.5999 cd/m2
0.6000-1.499 cd/m2
0.001
0.010
0.004
0.002
|
| 閃爍度對比度模式 |
測量范圍 |
5 cd/m2或以上 |
15 cd/m2或以上 |
| 顯示范圍 |
0.0~999.9% |
| 精度 |
±1 % (閃爍度頻率: 30 Hz AC/DC 10% 正弦波)
±2 % (閃爍度頻率: 60 Hz AC/DC 10% 正弦波) |
| 重復性 (2δ) |
1 % (閃爍度頻率: 20-65 Hz AC/DC 10% 正弦波) |
| 閃爍度JEITA模式※3 |
測量范圍 |
5 cd/m2或以上 |
15 cd/m2或以上 |
| 精度 |
±0.5 dB (閃爍度頻率:30 Hz AC/DC 10%正弦波) |
| 重復性 (2δ) |
0.3 dB (閃爍度頻率:30 Hz AC/DC 10%正弦波) |
| 測量速度※4 |
xyLV |
0.0050-0.0999 cd/m2
0.1000-1.999 cd/m2
2.000-1000 cd/m2
4(3.5) 次/秒
5(4.5) 次/秒
20(17) 次/秒
|
0.0150-0.2999 cd/m2
0.3000-5.999 cd/m2
6.000-3000 cd/m2
4(3.5) 次/秒
5(4.5) 次/秒
20(17) 次/秒
|
| 閃爍度對比度 |
16(16)次/秒 |
| 閃爍度JEITA *3 |
0.5 (0.3)次/秒*5 |
| |
數字 |
xyLV, T?uvLV, RGB analyze, XYZ, u'v'LV, 閃爍度 (對比度模式)*3 |
| 模擬 |
?x?y?LV, R/G B/G?G, ?R B/R G/R, 閃爍度 (對比度模式)※3 |
| LCD |
2 行16位顯示(帶背光) |
| 同步模式 |
NTSC, PAL, EXT, UNIV, INT |
| 被測屏同步頻率范圍 |
垂直同步頻率: 40-200 Hz (亮度色度測量)，40-130 Hz (閃爍度測量) |
| 記憶通道數 |
100通道 |
| 分析儀模式 |
標準功能 |
| 接口 |
USB，RS-232C（38400 bps或以下） |
| 多探頭擴充 |
更多5個測量（使用4個探頭擴展板CA-B15） |
| 工作溫度/濕度范圍 |
溫度: 10-28°C，相對濕度70%或以下，無凝露 亮度變化范圍: 白場讀數的 ±2% 色度變化范圍: 白場讀數的 ±0.002，測量日本標準 LCD 單色*1，120 cd/m2，23°C，40%濕度時，讀數的 ±0.006 |
| 存放溫度范圍 |
0-28°C: 相對濕度70%或以下，無凝露 28-40°C: 相對濕度40%或以下，無凝露 |
| 輸入電壓范圍 |
100-240V~, 50-60 Hz, 50 VA |
| 尺寸/重量 |
主機 |
340(W)×127(H)×216(D) mm/3.58 kg |
| 探頭 |
Ø49×208 mm / 530 g |
Ø49×236 mm / 550 g |
| 類別 |
CA-310 (LED 通用探頭 Ø27) |
CA-310 (LED 通用探頭 Ø10) |
