色差儀的絕對值圖形（L*a*b，Hunter Lab）對象

熟悉電腦色差儀的人們都知道色差儀的色彩數據的顯示是對應著色度空間的某個坐標而來的，這坐標就表示的色彩值也就我們所說色度值。因為每一個色彩在色度空間上都有的對應值所以我們才會用這種方法和色差儀來比較和分析色差存在原因和解決辦法，

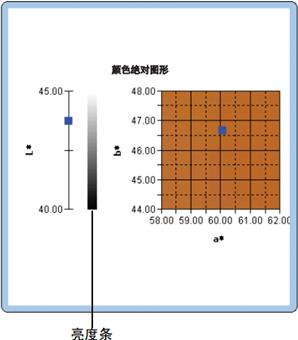

絕對值圖形對象用于查看色差儀的L*a*b或Hunter Lab顏色系統之下的絕對值。L*或L值繪制在對象左邊，而a*-b*或a-b值繪制在右邊。

根據選定的繪制類型來繪制a*-b*或a-b值，a*-L*或a-L值或b*-L或b-L值。

如果使用SpectraMagic NX軟件設置了色差儀容差，會在容差總體判斷背景色下顯示色差儀測量數據標繪點。

特征

繪制L*a*b*或Hunter Lab顏色系統的絕對值圖形。

顯示亮度條。

顯示a*-b*色彩空間的仿真色彩（僅限L*a*b*顏色系統）。

可復制圖形

可選擇背景、坐標軸和選項卡顏色。

我們知道CIE Lab色空間以L值表示顏色的明度、a值表示顏色的綠紅值、b值表示顏色的藍黃值，了解這些色差儀中L,a,b代表什么意義對色差儀操作者來說是必須掌握的技能，因為這才色差儀真正意義。
