日本色差計CM-2300D外部結構

日本CM-2300D是目前市場上使用比較廣泛的一款色差計，這款儀器測量精度高操作使用比較簡便，并且支持多種語言的選擇。

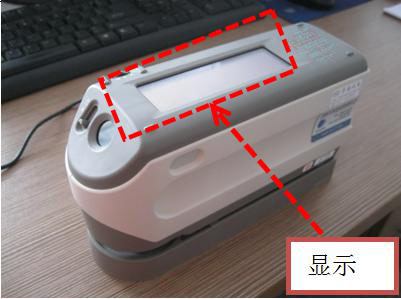

1.上圖就是一臺日本CM-2300D色差計，這款儀器是分光型，測量方便精度高。

2.紅框區域?yàn)樵搩x器的顯示屏幕，這款儀器目前不是彩屏的。

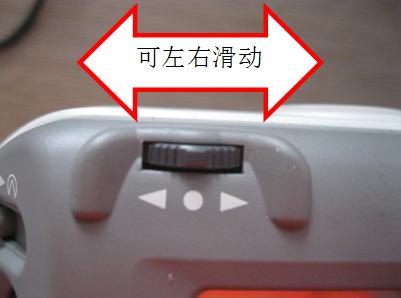

1.此零件為色差儀的菜單鍵，使用滑輪形式來控制和選擇測量項目和設置。

2.在選擇時左右移動確定所需選項。

3.最后在要配置的選項下按下滑輪。

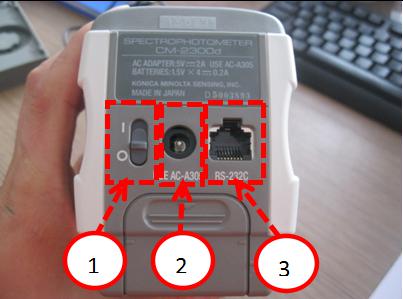

1.圖上紅色區域是色差計的開開、適配器插口以及數據輸出輸入USB接口。

2.?是這款儀器的開關鍵，向上搬去位置“I”表示開，向下搬去位置“I”表示關。

3.‚是電源AC適配器終端插口，當測量需要連接電源使用時就把適配器插頭一端連接在這里。

4.外部數據輸出端：這里主要是USB連接口，把RS-232C電纜或打印機電纜連接到這個終端。

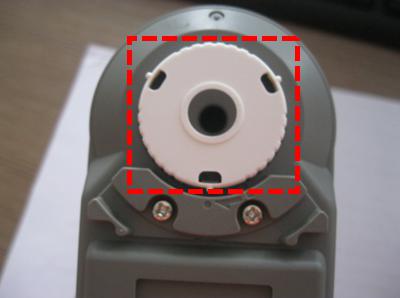

1.測量遮光框，用于根據被測物體的轉化照明區域。（PS這款色差儀的測量口徑為8mm）

警告：底部兩顆螺絲請勿拆卸

1.這整個配件是矯正白板，紅框所在區域是白板的保護罩，里面就是白板。

2.白板保護罩的作用是保證白板存儲是不會被污染失效。

3.整個架子可用作貯存CM-2300D的平臺。

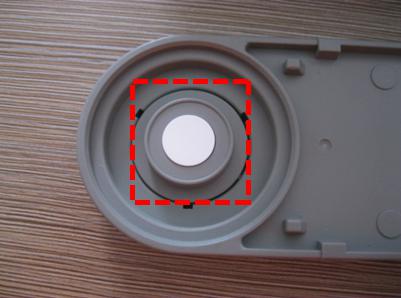

1.這個就是保護罩取下后，色差計CM-2300D的矯正白板，用于校正儀器的精確性。

提醒！每次使用完后都必須用保護罩蓋起來，以防止白色污染失效，污染后白板校正不在有效。

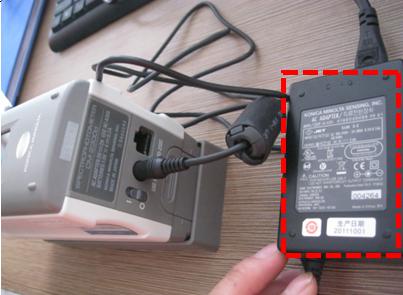

1.電源適配器：AC-A17

輸入：電壓100-240VAC（50-60赫茲）

輸出：電壓5Vdc 電流2.8A（最大）

提醒！在使用此適配器時請取出電池盒內的電池。

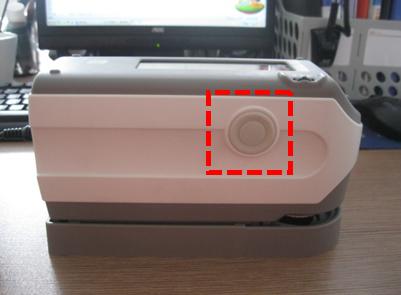

1.測量按鈕：測量鍵 按下這個按鈕可進行校正和測量

提醒！當設定測量條件或允拒收時，這個按鈕可以用作“撤銷"按鈕來回到上一級的項目。

上述所說的就是整個CM-2300D色差計的所有外部結構，整體來看這款并不復雜，操作起來也比較簡單，但是這個是日本非常經典一款的分光色差計之一，內部結構式十分復雜和成熟的。
